TSS-101

416-TSS101

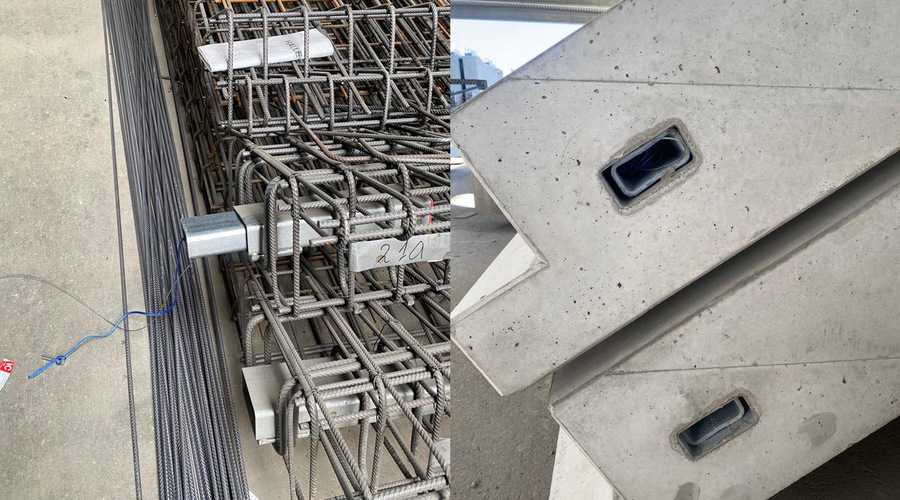

TSS on portaikkojen lepotasolaattojen tuentaan tarkoitettu piilokonsoli. Liikuteltava suorakaideputkipalkki siirtää leikkausvoiman seinälle. Konsoli tukeutuu seinään tehtyyn varauskoloon, joka juotosvaletaan työmaalla laatan asennuksen jälkeen. TSS-tuotteilla askeläänen eristys tehdään seinän varauskoloon tai seinän ja laatan liitokseen asennettavilla neopreeniosilla.

Kysy tuotteesta asiantuntijoiltamme

Tuotekuvaukset

Ominaisuudet

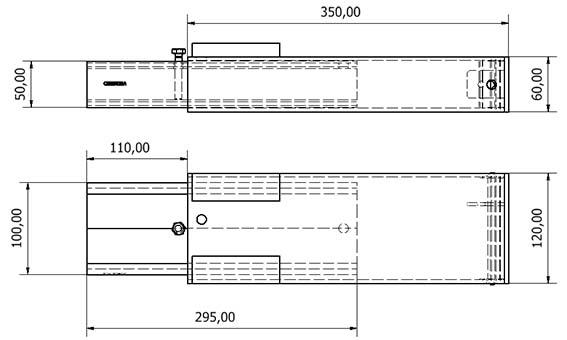

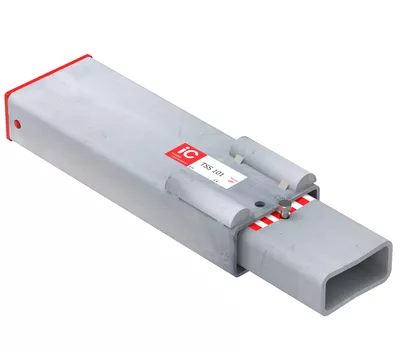

TSS-101 koostuu kahdesta sisäkkäin asetetusta suorakaideputkipalkista. Sisempi putkipalkki liu’utetaan seinäelementissä olevaan varaukseen elementin asennusvaiheessa.

Sisäputkipalkki liikutetaan uloimpaan asentoonsa merkkiteippaukseen saakka vetovaijerilla. Tarvittaessa sisäputki voidaan palauttaa alkuperäiseen asentoonsa palautusköyden avulla. Sisäputkipalkki lukitaan asentamalla kuusioruuvi merkkiteippauksen kohdalla olevaan reikään.

Lepotasokannakkeet lukitaan oikeaan asentoon jälkivalulla.

Tekniset tiedot

CE-merkintä	Kyllä
Talo2000-koodi	221 Terästuotteet

Tiedostot

ETA-hyväksyntä	European-Technical-Approval-ETA-TSS-and-RVK-Connectors.pdf
Suoritustasoilmoitus DOP	DoP_TSS_RVK_2022.pdf
Käyttöohjeet	RVK_TSS_käyttöohje_FI.pdf
Suunnittelijalle	Mitoitusohjelman lataus » ProdLib-tuotekirjasto » Komponentit ja lisäraudoituksen työkalu: Tekla Warehouse -tuotekirjasto »
