Miten valitsen kierteisen nostoankkurin ja nostolenkin?

Opas kierteisten nostoankkureiden ja nostolenkkien valintaan

Kierteisen nostoankkurin valintaan vaikuttavat:

elementtityyppi
betoniluokka
elementin paino
nostoankkureiden sijoittelu elementissä
- esim. reunaetäisyys ja elementin paksuus
nostojärjestelyt ja nostokulma
- suora nosto (nostokulma 0°–45°)
- pystyyn nosto, kyljestä nosto, kääntö (nostokulma 0°– 90°)

M- ja Rd-kierrejärjestelmien erot

Nostolenkin valinnassa tulee huomioida nostoankkurin kierrejärjestelmä.

M-kierre eli ISO-järjestelmän metrinen kierre on terävä ja Rd-kierre puolipyöreä. Rd-kierteen harjanne on leveä ja pyöreä, jolloin se ei mahdu terävämuotoiseen M-sisäkierrehylsyyn. Rd- ja M-kierteisiä tuotteita ei tule käyttää yhdessä, ellei valmistajalta ole tuotekohtaisesti varmistettu yhteensopivuutta.

Kierteiset nostoankkurimme ovat pääasiassa Rd-kierteisiä. DEMU 1988 -pulttiankkuri on saatavilla vain M-kierteisenä.

Yleisimmät elementtityypit ja sopivat kierteiset nostoankkurit

Laatta

Lue lisää

Seinä

Lue lisää

Sandwich

Lue lisää

Pilari

Lue lisää

Palkki

Lue lisää

Kierteiset nostoankkurit ja nostolenkit

Laattaelementti

Nostaminen laatan pinnasta

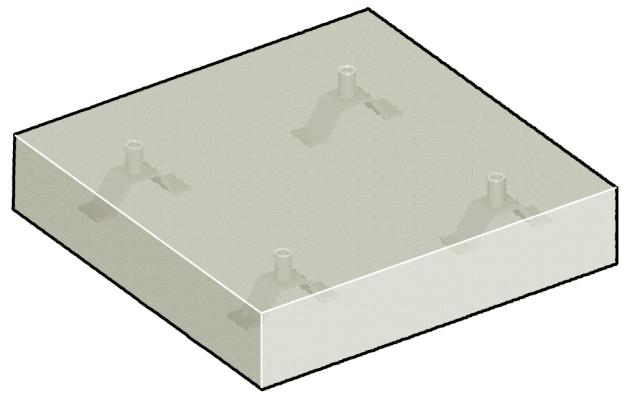

Laattaelementin nostaminen kierteisillä nostoankkureilla laatan pinnasta

Nosto 0°–45° kulmassa
- vinon noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
Nostoankkureiden määrä 3 tai 4 kpl

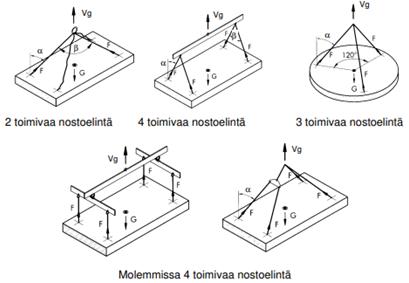

Toimivien nostoankkureiden määrä riippuu nostojärjestelystä, ks. kuva

Toimivien nostoankkureiden määrä

Soveltuvat nostoankkurit

Semtu laatta-ankkuri LA ja LAR (yleisin)
Lattateräsankkuri
DEMU 1988 pulttiankkuri
Pulttiankkuri Pfeifer
Käyräankkuri, lyhyt
HBS-ankkuri
HBB pulttiankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit

Vaijerinostolenkki THL (yleisin)
Vaijerinostolenkki Pfeifer
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Soveltuvat nostolenkit

Painelevyllisten nostoelinten käyttö mahdollista. Varmista, että lenkin kierre kiertyy pohjaan saakka ja että painelevy koskettaa betonia koko pinta-alaltaan. Upotusvarauksen halkaisijan tulee olla suurempi kuin painelevyn.

Lue lisää tuotteista

Pystyyn nostaminen laatan kyljestä

nosto 0°–90° kulmassa
- elementin nostaminen lappeeltaan pystyyn (esim. elementtitehtaalla pöydästä pystyyn nosto)
- kyljestä noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä 2 kpl

Soveltuvat nostoankkurit

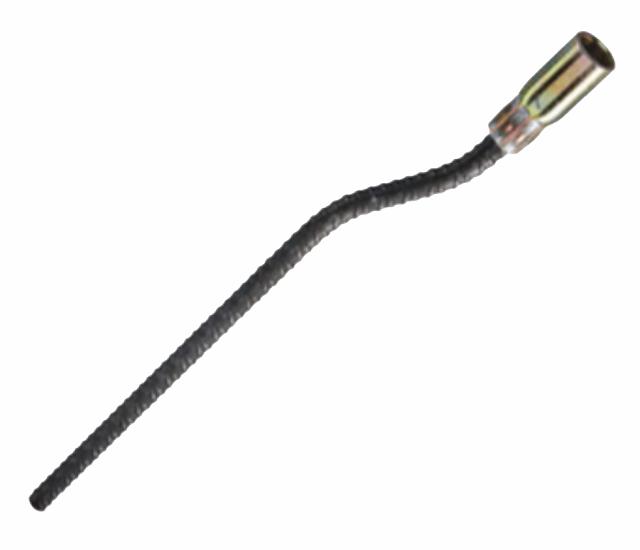

Käyrä-ankkuri, pitkä (yleisin)
Hylsyankkuri
Tankoankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit

Nostolenkki painelevyllä (yleisin)
Vaijerinostolenkki THS1
Metallinen nostolenkki THS3
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Laatan kyljistä nostaminen

nosto 90° kulmassa elementin kyljistä
- kyljestä noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä 4 kpl

Soveltuvat nostoankkurit

Käyräankkuri, pitkä (yleisin)
Hylsyankkuri
Tankoankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit

Nostolenkki painelevyllä (yleisin)
Vaijerinostolenkki THS1
Metallinen nostolenkki THS3
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Kierteiset nostoankkurit ja nostolenkit

Seinäelementti

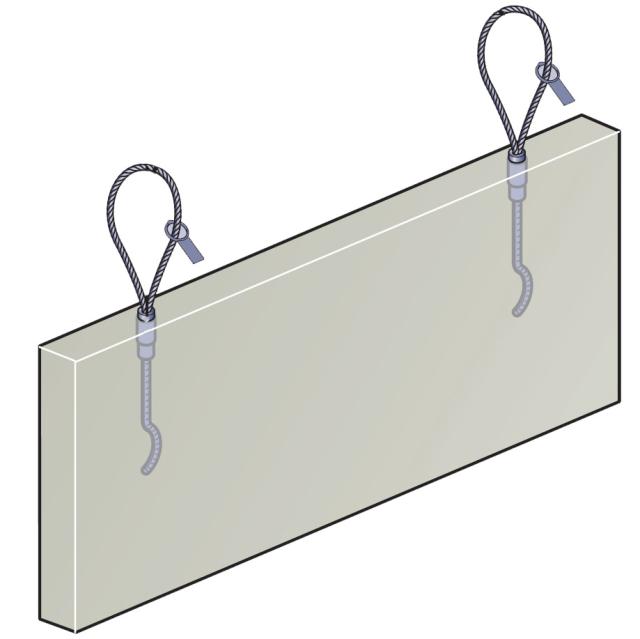

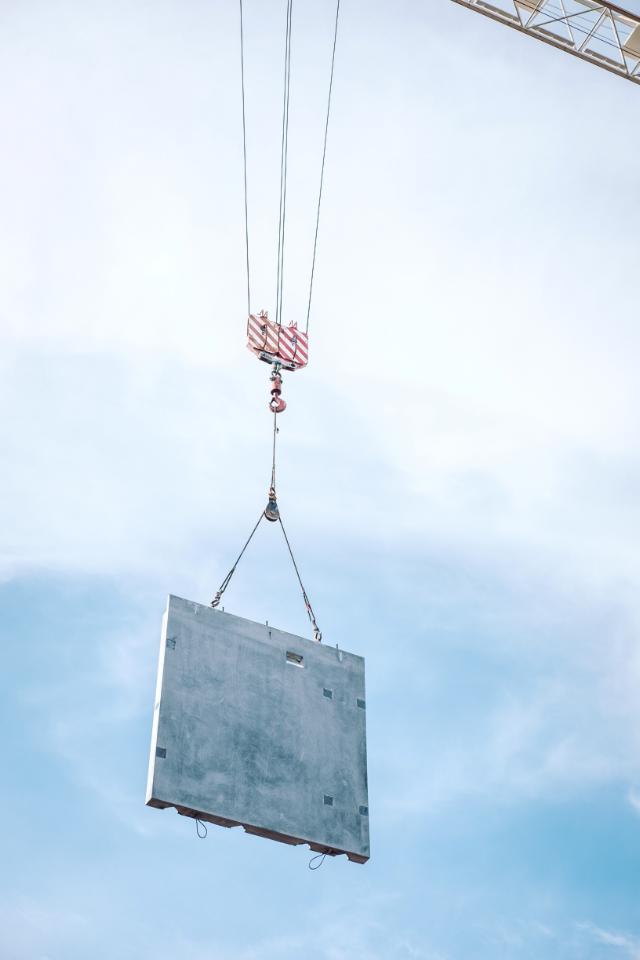

Seinän yläpinnasta pystyyn nostaminen

nosto 0°–90° kulmassa
- elementin nostaminen lappeeltaan pystyyn (esim. elementtitehtaalla pöydästä pystyyn nosto)
- kyljestä noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä 2 kpl

Soveltuvat nostoankkurit

Käyräankkuri, pitkä (yleisin)
Hylsyankkuri
Tankoankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit 0°–90° kulmassa

Nostolenkki painelevyllä (yleisin)
Vaijerinostolenkki THS1
Metallinen nostolenkki THS3
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Kierteiset nostoankkurit ja nostolenkit

Sandwich-elementti

Sandwich-elementin sisäkuoren yläpinnasta nostaminen

nosto 0°–30° kulmassa vain pystysuuntaisesti, tästä syystä sandwich-elementti on valettava kääntöpöydällä
- lisäraudoitukset huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä yleensä 2 kpl

Soveltuvat nostoankkurit

Sandwich-ankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit 0°–30° kulmassa

Vaijerinostolenkki THL (yleisin)
Vaijerinostolenkki Pfeifer
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Soveltuvat nostolenkit 0°–30° kulmassa

Painelevyllisten nostoelinten käyttö mahdollista vain pystysuuntaisesti 0°–30° kulmassa. Varmista, että lenkin kierre kiertyy pohjaan saakka ja että painelevy koskettaa betonia koko pinta-alaltaan.

Lue lisää tuotteista

Kierteiset nostoankkurit ja nostolenkit

Pilarielementti

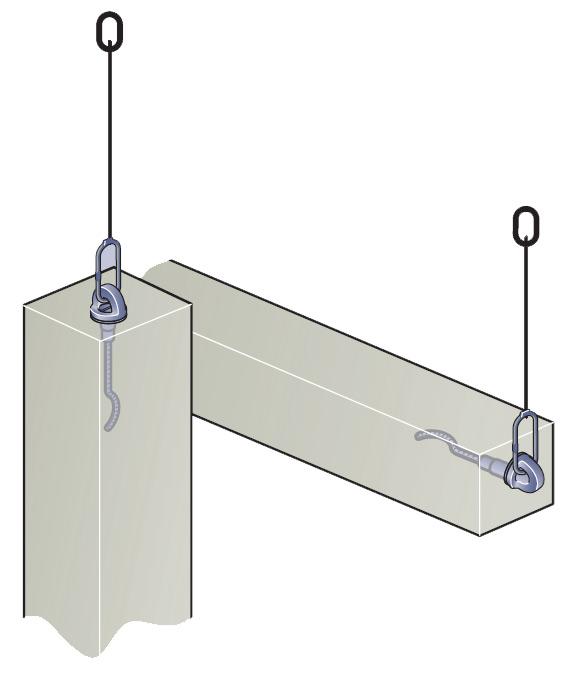

Pilarin päästä nostaminen

nosto 0°–90° kulmassa
- elementin nostaminen lappeeltaan pystyyn
- pilarin pään lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä pilarin päässä 1 kpl.
- pilarin pyörimismahdollisuus nostotilanteessa on huomioitava ja tarvittaessa estettävä

Soveltuvat nostoankkurit

Käyräankkuri, pitkä (yleisin)
Tankoankkuri

Lue lisää tuotteista

Soveltuvat nostolenkit 0°–90° kulmassa

Nostolenkki painelevyllä (yleisin)
Vaijerinostolenkki THS1
Metallinen nostolenkki THS3
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Pilarin kyljestä nostaminen

nosto 0°–45° kulmassa
- vinon noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä 2 kpl

Soveltuvat nostoankkurit

Käyräankkuri, lyhyt

Lue lisää tuotteista

Soveltuvat nostolenkit

Vaijerinostolenkki THL (yleisin)
Vaijerinostolenkki Pfeifer
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Soveltuvat nostolenkit

Lue lisää tuotteista

Kierteiset nostoankkurit ja nostolenkit

Palkkielementti

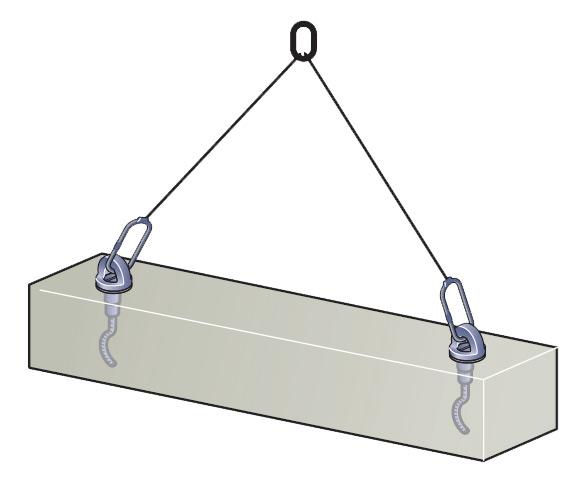

Palkin yläpinnasta nostaminen

nosto 0°–45° kulmassa
- vinon noston lisäraudoitus huomioitava käyttöohjeen mukaisesti
nostoankkureiden määrä 2 kpl

Soveltuvat nostoankkurit

Käyräankkuri, lyhyt

Lue lisää tuotteista

Soveltuvat nostolenkit

Vaijerinostolenkki THL (yleisin)
Vaijerinostolenkki Pfeifer
Vaijerinostolenkki, laipallinen

Lue lisää tuotteista

Soveltuvat nostolenkit

Lue lisää tuotteista
