    HIONTALAITE Controls XTRIM

    385-55C0203

    XTRIM on täysin uusi Controlsin hiontalaite. XTRIM hioo koekuutiot, sylinterit ja porakappaleet automaattisesti tallennetun ohjelman avulla. Sen rakenne on täysin suljettu, joten voit hyvästellä pölyt, roiskeet, melun ja ulkoiset vesijohtoliitännät.

    Uuden sukupolven hiontakone täyttää hiottavien koekappaleiden ja työympäristön tiukimmatkin laatustandardit.

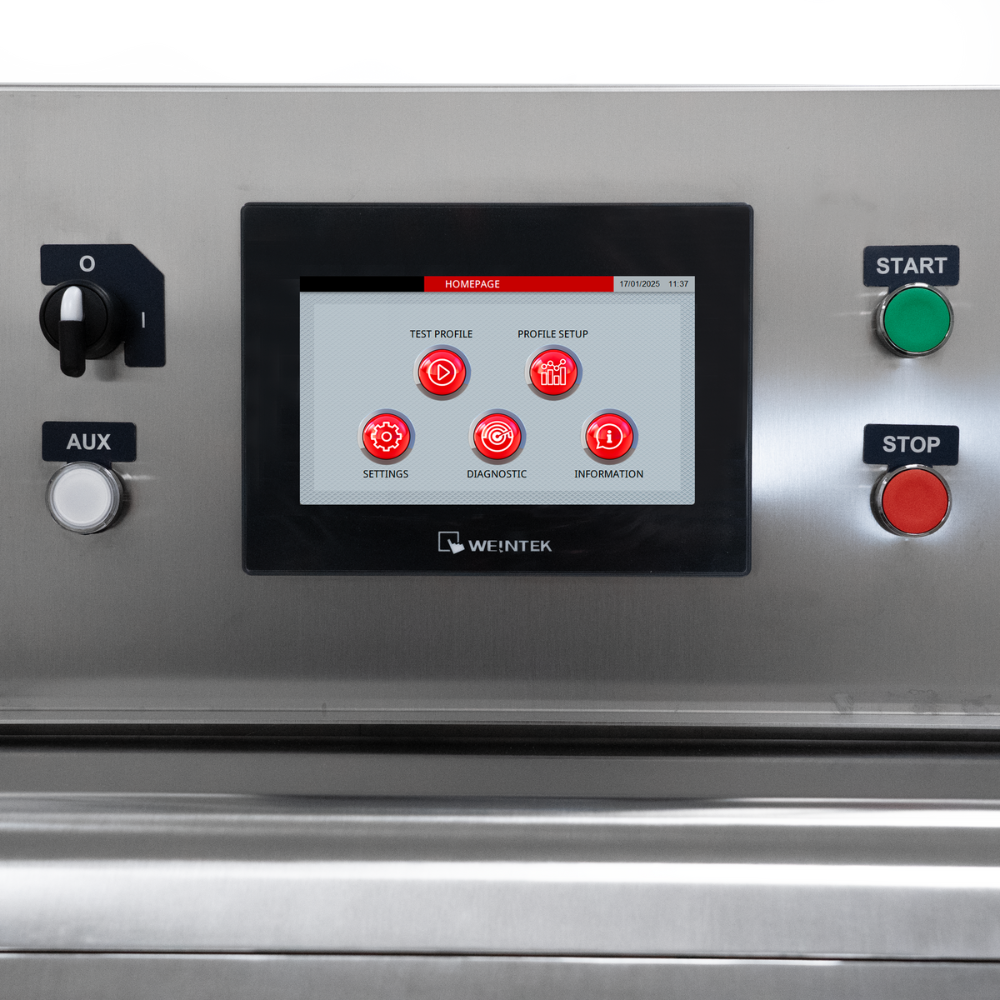

    Hiomakoneen käyttö on helppoa kosketusnäytöllä ja start- ja stop-painikkeilla. PLC-ohjattu hiontasykli ohjaa mm. vesijäähdytteisen timanttilaikan nopeutta karkeahiontaan ja viimeistelyhiontaan, joten lopputulos on äärimmäisen tarkka.

    Kysy tuotteesta asiantuntijoiltamme

    Tuotekuvaukset

    Tuotekuvaus

    XTRIM on täysin automaattinen hiomakone. Sen suojakannen sähköinen lukitus estää tahattomat avautumiset ja roiskeiden, pölyn sekä melun leviämisen ympäristöön.

    Laitteessa on integroitu 45 l jäähdytysvesijärjestelmä kierrätyspumpulla ja pölynpoistojärjestelmällä, joten hiomalaikan jäähdytykseen ei tarvita vesijohtoliitäntää. Timanttihiomalaikan ø 220 mm.

    XTRIM-hiomalaitetta pystyy muuntelemaan useiden erikokoisten sylintereiden ja kuutioiden hiomiseen vaihtamalla hiontatelineitä ja vipukiristinmekaniikalla toimivia kiinnipitovipuja. XTRIM-hiomakoneen vakiotoimituksessa on hiontateline ø100–160 mm koelieriöiden hiomiseen sekä 2 kpl vipukiristimiä.

    Sopivat hiontakappaleet:

    • Koelieriöt ja porakoekappaleet:
      • ø 100–160 mm
      • ø 50–100 mm
      • ø 38–50 mm
    • Koekuutiot:
      • 100–150 mm/sivu
    • Hiontakappaleen pituus max. 320 mm

    Pienempiä porakappaleita (ø 38–50 mm) voidaan hioa jopa viisi samanaikaisesti. Alle 76 mm pituisiin hiontakappaleisiin tarvitaan jatkos kiinnipitovipuun.
    Lisätietoa

    Saatavilla lisävarusteita:

    C0203/1: Teline (hiontajigi) max. 3 sylinterille (ø50–100 mm)

    C0203/2: Teline  (hiontajigi) max. 5 sylinterille (ø38–50 mm)

    C0203/3: Teline  (hiontajigi) kuutioille 3x100 mm tai 2x150 mm

    C0203/6: *Vipukiristin hiontakappaleen kiinnittämiseen

    C0203/6S: Vipukiristimen jatkos alle 76 mm pituisille hiontakappaleille

    C0203/8: Varahiomalaikka

    *Huom! Tilaa oikea määrä vipukiristinmekaniikalla toimivia kiinnipitolaitteita telineen kappalemäärän mukaan. Laitteeseen kuuluu vakiona kaksi helppokäyttöistä vipukiristintä.

    Tekniset tiedot

    Myyntipakkaus 1 KPL
    Vesitilavuus [l] 45
    Mitat 900 x 800 x 1600 mm (1820 mm kansi aukaistuna)
    Standardit EN 12390-2
    Virtalähde 220–240 V/ 50–60 Hz, 1-vaihe
    Paino [kg]/Myyntiyksikkö 295
    Myyntiyksikkö KPL
    Pyydä tarjous tai kysy lisätietoa

    Tiedostot

    Esite Controls_XTRIM_esite_2025_FI.pdf
