PENTAFLEX OBS Laatta

OBS koostuu Pentaflex®-pinnoitetusta saumapellistä ja sinkityistä siivekkeistä. Siivekkeet ohjaavat betonin kutistumishalkeamat hallitusti suunniteltuun kohtaan katkaisemalla betonin poikkileikkauksen. Syntyvä halkeama johtaa pinnoitettuun saumapeltiin, joka toimii tiivistyselementtinä sekä paineista että paineetonta vettä vastaan.

Laattapaksuuteen soveltuva asennusmitta E suunnitellaan erikseen. Mitta riippuu betonipeitteen paksuudesta ja raudoituksesta.

Elementin pituus 2,5 m, erikoispituudet tilauksesta.

Pentaflex-pinnoituksen päällä on suojamuovit, jotka poistetaan OBS-elementistä asennusvaiheessa. Pinnoite tarrautuu tuoreeseen betoniin tiukasti. Pinnoitteen elastisuuden vuoksi tiivistyslevy pysyy kiinni myös betonivalun kutistuessa.

OBS sisältää KB 167 saumapellin, joka on kaasutiivis ja estää mm. radonin kulkeutumisen.

Pentaflex kestää useita kemikaaleja, mm. orgaanisia jätevesiä. Ainekohtaiset tiedot löytyvät tiedostosta Pentaflex kemikaalinkestävyys.

• Helppo asentaa
• ETA-hyväksytty ja CE-merkitty tuote
• Vesitiiveyden suunnitteluarvo 2 bar

Pentaflex® OBS:ää käyttämällä esimerkiksi vesitiiviiden allasrakenteiden yhteydessä voidaan betonoida yli 10 metrin pituisia lohkoja. Kutistumishalkeamia ei synny sattumanvaraisesti, vaan suunniteltuihin tiiviisiin kohtiin.

OBS-elementin asennus:Asenna OBS-elementti ulomman ja sisemmän raudoituskerroksen väliin. Halkeaman muodostumiseksi kutistumisraudoitukset katkaistaan OBS-elementin kohdalta, jotta halkeama ohjautuu suunniteltuun kohtaan. Kuormiensiirtoon osallistuvat raudoitukset jätetään ennalleen. OBS-elementti kiinnitetään paikalleen niin, että se on suunnitellussa halkeamakohdassa.

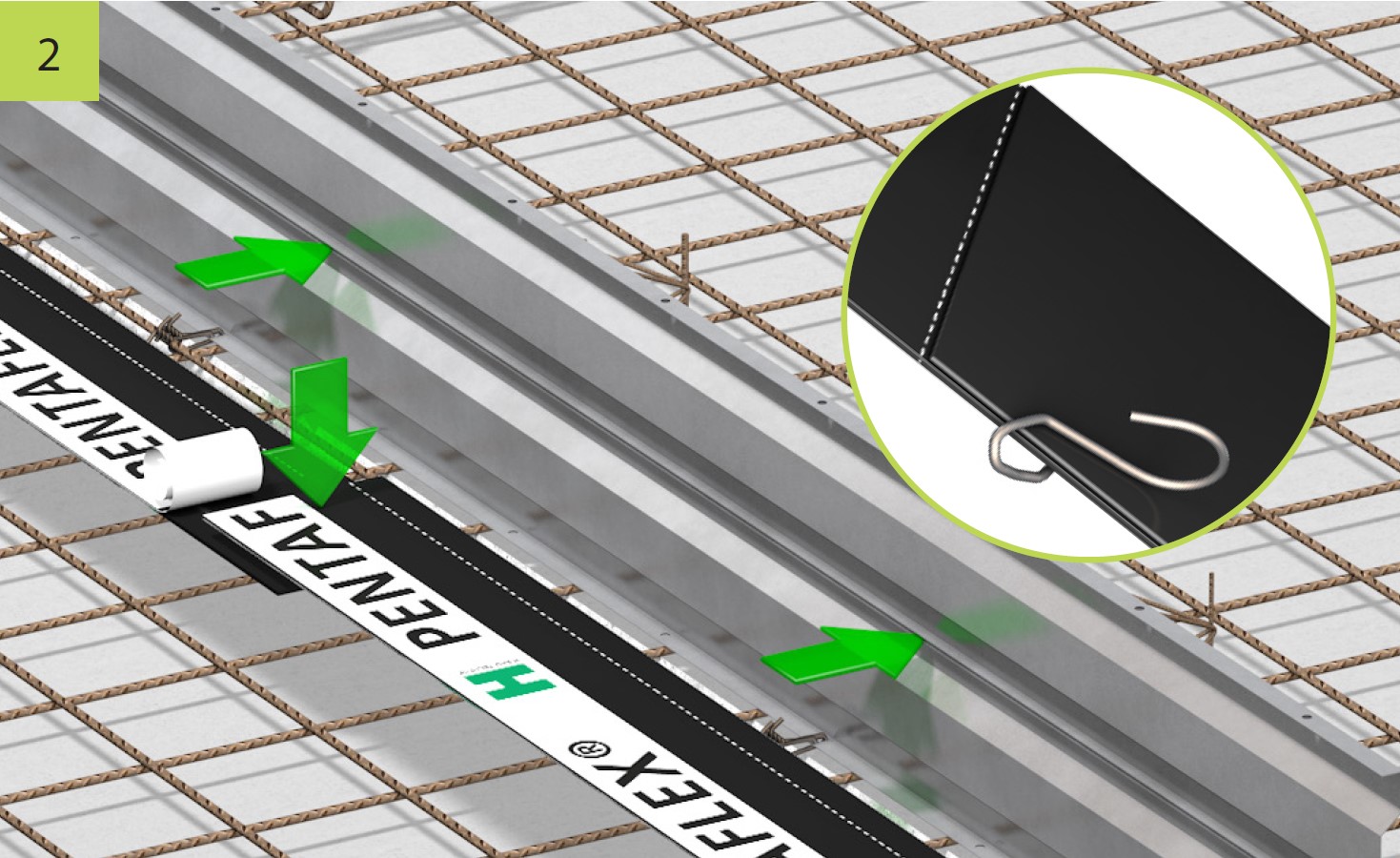

Kiinnitys: Kiinnitä OBS-elementti sidelangalla. Lanka pujotetaan asennuslevyissä olevien reikien läpi ja kiinnitetään raudoituksiin.

Jatkokset: Jatkokset on helppoja toteuttaa tahmean pinnoitteen ansioista. Irrota OBS-elementtiin pujotettavalta puolelta ja jatkettavalta kohdalta Pentaflex®-suojakalvo. Limitä OBS-elementin liitos KB-tiivisteeseen vähintään 50 mm matkalta ja liitä pinnoitetut levyt painamalla lujasti toisiaan vasten. Alle +5 °C:n lämpötilassa pintoja on lämmitettävä. Jokainen liitäntäkohta varmistetaan ristikiinnikkeellä. Pujota KB-tiiviste OBS-elementtiin ja poista loput Pentaflex®-suojakalvot.

Betonoinnin yhteydessä on varmistettava, ettei OBS-elementtiin kohdistu yksipuolista betonipainetta. Pidä valukorkeus molemmilla puolilla aina samalla tasolla.
