Pentaflex® OBS Seinä on vesitiivis halkeamanohjauselementti paikallavaluseinille.

Pentaflex OBS halkeamanohjauselementti

Kysy tuotteesta asiantuntijoiltamme

Tuotekuvaukset

Tuotekuvaus

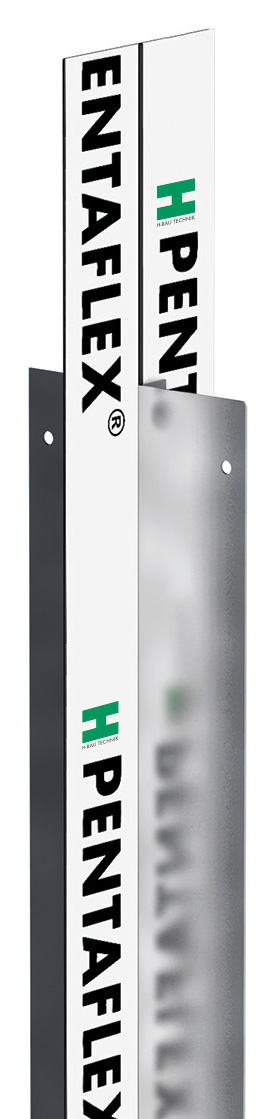

OBS koostuu Pentaflex®-pinnoitetusta saumapellistä ja sinkityistä siivekkeistä. Siivekkeet ohjaavat betonin kutistumishalkeamat hallitusti suunniteltuun kohtaan katkaisemalla betonin poikkileikkauksen. Syntyvä halkeama johtaa pinnoitettuun saumapeltiin, joka toimii tiivistyselementtinä sekä paineista että paineetonta vettä vastaan.

Seinäpaksuuteen soveltuva asennusmitta E suunnitellaan erikseen. Mitta riippuu betonipeitteen paksuudesta ja raudoituksesta.

Elementtien pituus 2,5 m, 2,75 m tai 3,0 m, erikoispituudet tilauksesta. Elementtiin sisältyy 250 mm limitysvara molemmissa päissä Pentaflex® KB -liitäntää varten.

Pentaflex-pinnoituksen päällä on suojamuovit, jotka poistetaan OBS-elementistä asennusvaiheessa. Pinnoite tarrautuu tuoreeseen betoniin tiukasti. Pinnoitteen elastisuuden vuoksi tiivistyslevy pysyy kiinni myös betonivalun kutistuessa.

OBS sisältää KB 167 saumapellin, joka on kaasutiivis ja estää mm. radonin kulkeutumisen.

Pentaflex kestää useita kemikaaleja, mm. orgaanisia jätevesiä. Ainekohtaiset tiedot löytyvät tiedostosta Pentaflex kemikaalinkestävyys.

Edut
  • Helppo asentaa
  • ETA-hyväksytty ja CE-merkitty tuote
  • Vesitiiveyden suunnitteluarvo 2 bar

Pentaflex® OBS:ää käyttämällä esimerkiksi vesitiiviiden allasrakenteiden yhteydessä voidaan betonoida yli 10 metrin pituisia lohkoja. Kutistumishalkeamia ei synny sattumanvaraisesti, vaan suunniteltuihin tiiviisiin kohtiin.

Käyttö

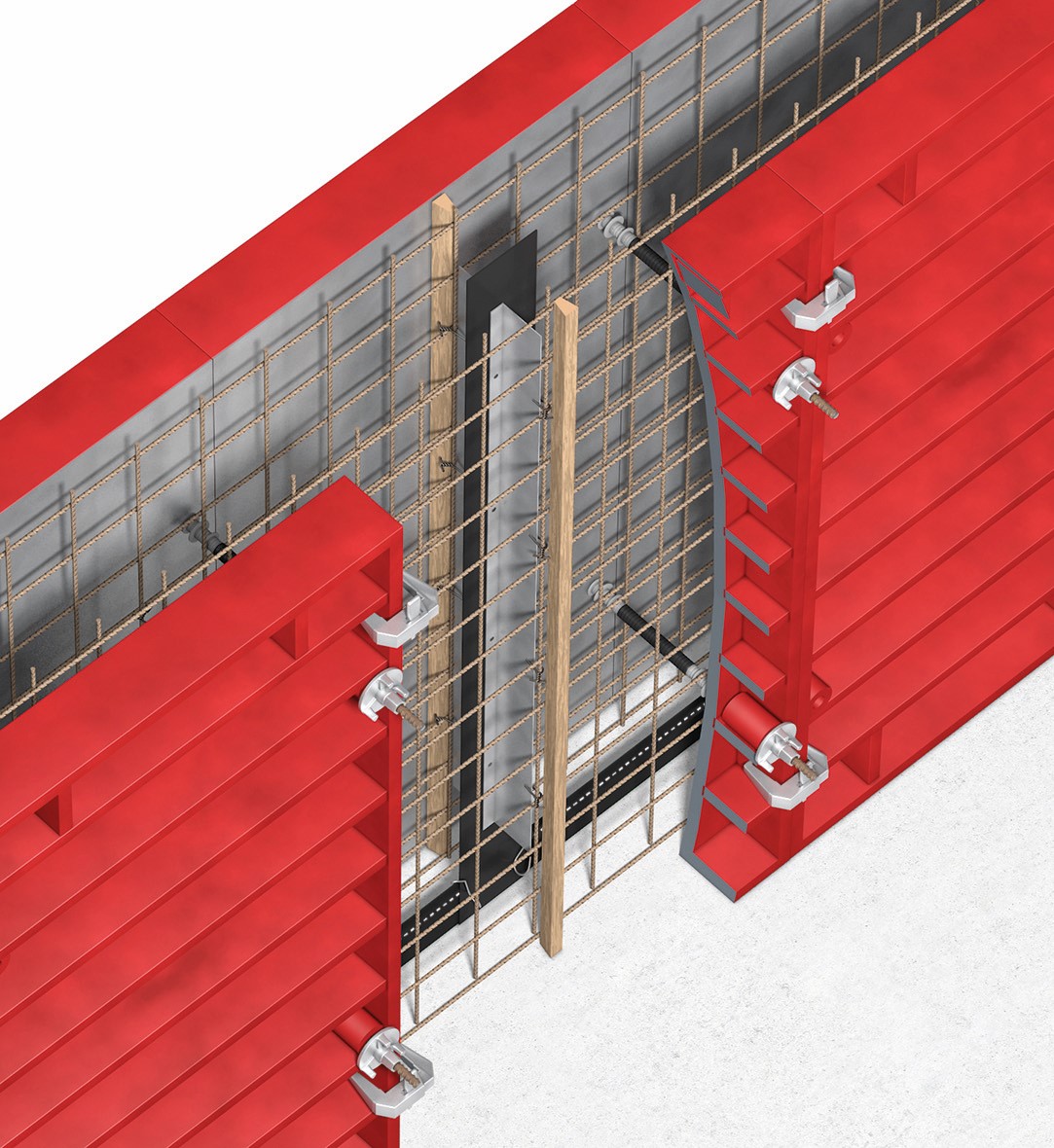

OBS-elementin asennus: Irrota kaikki Pentaflex®-suojakalvot. Asenna OBS-elementti seinämuottiin ulomman ja sisemmän raudoituskerroksen väliin. Halkeaman muodostumiseksi kutistumisraudoitukset katkaistaan OBS-elementin kohdalta, jotta halkeama ohjautuu suunniteltuun kohtaan. Kuormiensiirtoon osallistuvat raudoitukset jätetään ennalleen. OBS-elementti kiinnitetään paikalleen niin, että se on suunnitellussa halkeamakohdassa ja puolisuunnikasrimojen kohdalla.

Puolisuunnikasrima: Puolisuunnikasrimat asennetaan sisä- ja ulkomuottiin kohdalle, johon halkeaman halutaan syntyvän. Riman kohdalla on noudatettava betonipeitevaatimusta. Puolisuunnikasriman poiston jälkeen ura tiivistetään elastisella tiivistysmassalla.

Kiinnitys: Kiinnitä OBS-elementti sidelangalla. Lanka pujotetaan asennuslevyissä olevien reikien läpi ja kiinnitetään raudoitukseen.

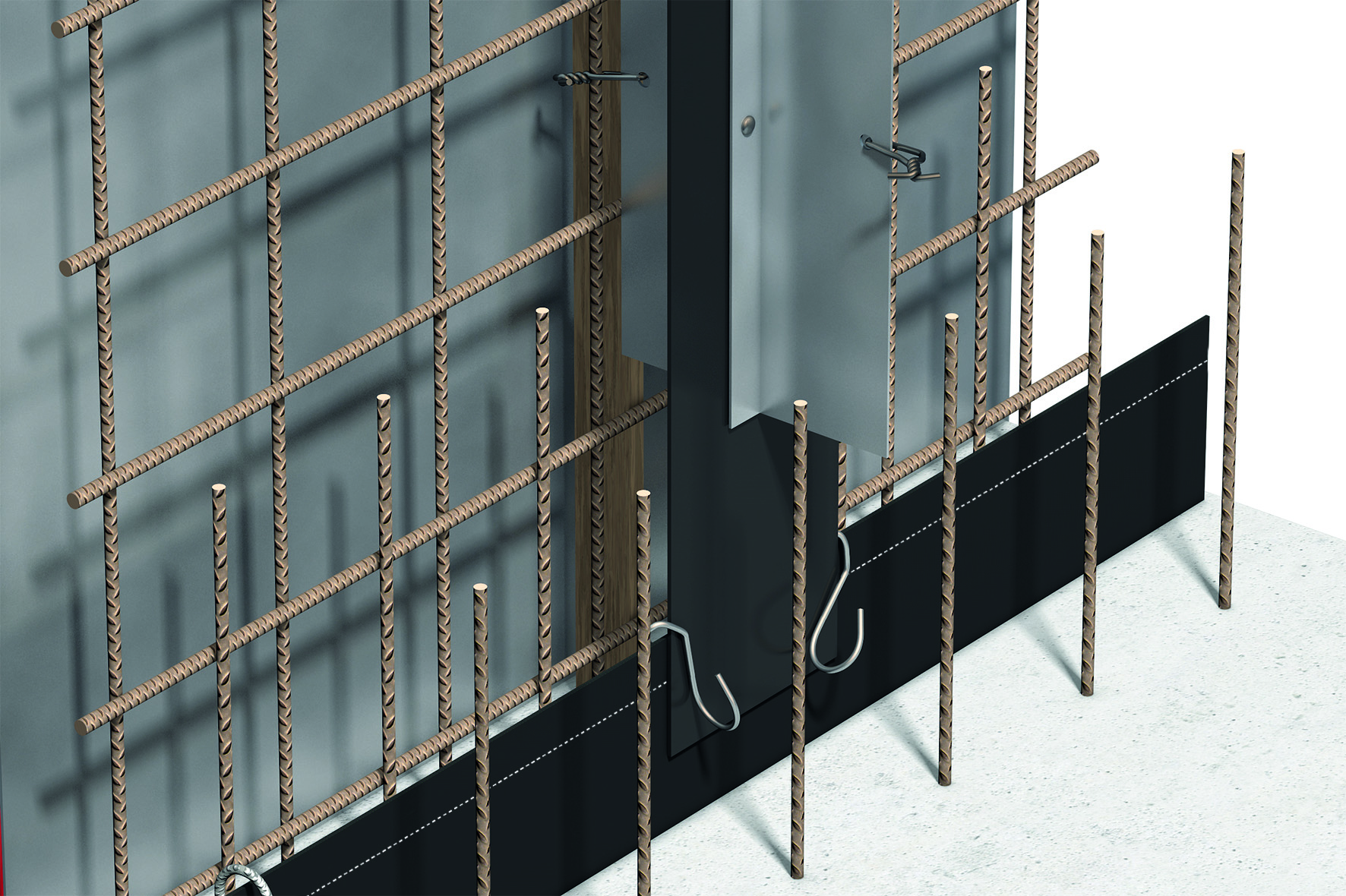

Jatkokset: Jatkokset on helppoja toteuttaa tahmean pinnoitteen ansioista. Limitä OBS-elementin liitos KB-tiivisteeseen vähintään 50 mm matkalta ja liitä pinnoitetut levyt painamalla lujasti toisiaan vasten. Alle +5 °C:n lämpötilassa pintoja on lämmitettävä. Jokainen liitäntäkohta varmistetaan kahdella ristikiinnikkeellä.

Betonoinnin yhteydessä on varmistettava, ettei OBS-elementtiin kohdistu yksipuolista betonipainetta. Pidä valukorkeus molemmilla puolilla aina samalla tasolla.

Tekniset tiedot

Pituudet [mm] 2,5 m / 2,75 m / 3,0 m, erikoispituudet tilauksesta
Vedenpainekestävyys [bar] 2
CE-merkintä Kyllä
ETA-hyväksyntä Kyllä
Talo2000-koodi 461 Saumaustuotteet
